常规电接点双金属温度计
常规电接点双金属温度计知识由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。
电接点双金属温度计应用
电接点双金属温度计应用温度应在生产现场自动控制和报警。可在各种生产过程中直接测量-80℃-+500℃范围内的液体、蒸汽和气体介质的温度。 电接点双金属温度计是利用温度变化来驱动触点变化。当继电器与上限和下限触点接触或断开时，电路中的继电器工作，从而自动控制和报警。

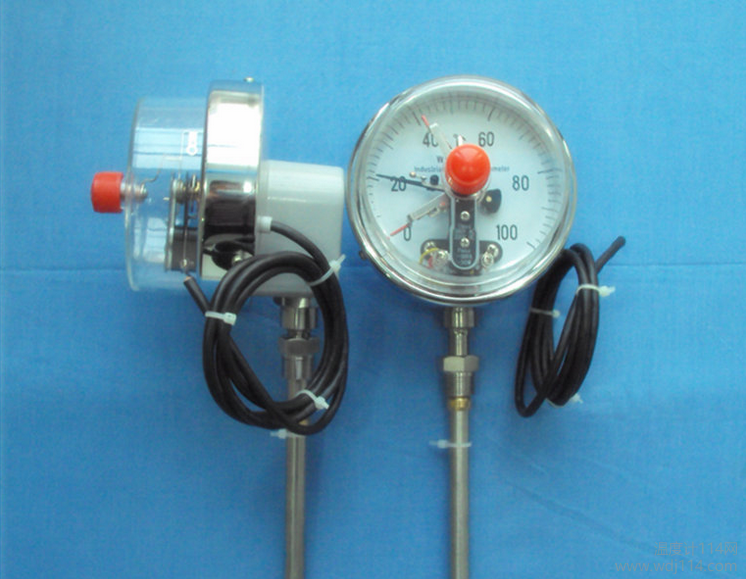

电接点双金属温度计
现场温度显示直观方便。
它具有自动断电和报警功能。
安全可靠，使用寿命长；
各种结构形式可以满足不同的要求。
电接点双金属温度计作品原理
电接点双金属温度计是利用温度变化来驱动触点变化。当继电器与上限触点和下限触点接触或断开时，电路中的继电器工作，从而自动控制和报警。
电接点双金属温度计主要技术参数
产品实施标准:
JB/T8803-1998
GB3836-83
刻度盘的公称直径:100
准确度等级:1.0，1.5
热响应时间:≤40s
保护等级:IP5
电接点双金属温度计电气参数
|
额定功率（VA） |
较高工作电压（V） |
较大允许电流（A） |
|
10 |
220VAC |
0．7A |
|
24VDC |
电接点双金属温度计绝缘电阻
|
额定电压 |
直流试验电压（DC） |
绝缘电阻 |
|
24VDC |
100 |
7 |
|
220VAC |
500 |
20 |
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。
电接点双金属温度计型号命名
|
EB 上海毅碧自动化仪表有限 |
|||||||||
|
|
W 温度仪表 |
||||||||
|
|
S 金属膨胀式 |
||||||||
|
|
S 感温元件双金属片 |
||||||||
|
|
X 电接点结构 |
||||||||
|
|
表盘公称直径 3 60 4 100 5 150 |
||||||||
|
|
位置特征 0 轴向（直型） 1 径向（角型） 8 万向（可调角型） |
||||||||
|
|
安装固定装置 0 无固定装置 1 可动外螺纹 2 可动内螺纹 3 固定螺纹 4 固定法兰 5 卡套螺纹 6 卡套法兰 |
||||||||
|
|
电接点位式调节 M 上下限 N 双上限 P 双下限 |
||||||||
|
EB |
W |
S |
S |
X |
4 |
1 |
1 |
M |
典型型号示例 |
电接点双金属温度计型号及规格
轴向型双金属温度计
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 |
安装固定装置 |
|
|
D |
L |
|||||
|
WSSX-300 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 100 150 200 300 400 500 750 1000 |
无固定装置 |
|
WSSX-400 |
Φ100 |
|||||
|
WSSX-500 |
Φ150 |
|||||
|
WSSX-301 |
Φ60 |
可动外螺纹 |
||||
|
WSSX-401 |
Φ100 |
|||||
|
WSSX-501 |
Φ150 |
|||||
|
WSSX-302 |
Φ60 |
可动内螺纹 |
||||
|
WSSX-402 |
Φ100 |
|||||
|
WSSX-502 |
Φ150 |
|||||
|
WSSX-303 |
Φ60 |
固定螺纹 |
||||
|
WSSX-403 |
Φ100 |
|||||
|
WSSX-503 |
Φ150 |
|||||
|
WSSX-304 |
Φ60 |
固定法兰 |
||||
|
WSSX-404 |
Φ100 |
|||||
|
WSSX-504 |
Φ150 |
|||||
|
WSSX-305 |
Φ60 |
卡套螺纹 |
||||
|
WSSX-405 |
Φ100 |
|||||
|
WSSX-505 |
Φ150 |
|||||
|
WSSX-306 |
Φ60 |
卡套法兰 |
||||
|
WSSX-406 |
Φ100 |
|||||
|
WSSX-506 |
Φ150 |
|||||
径向型双金属温度计
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格（mm） |
安装固定装置 |
|
|
D |
L |
|||||
|
WSSX-310 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 1 00 150 200 300 400 500 750 1000 |
无固定装置 |
|
WSSX-410 |
Φ100 |
|||||
|
WSSX-510 |
Φ150 |
|||||
|
WSSX-311 |
Φ60 |
可动外螺纹 |
||||
|
WSSX-411 |
Φ100 |
|||||
|
WSSX-511 |
Φ150 |
|||||
|
WSSX-312 |
Φ60 |
可动内螺纹 |
||||
|
WSSX-412 |
Φ100 |
|||||
|
WSSX-512 |
Φ150 |
|||||
|
WSSX-313 |
Φ60 |
固定螺纹 |
||||
|
WSSX-413 |
Φ100 |
|||||
|
WSSX-513 |
Φ150 |
|||||
|
WSSX-314 |
Φ60 |
固定法兰 |
||||
|
WSSX-414 |
Φ100 |
|||||
|
WSSX-514 |
Φ150 |
|||||
|
WSSX-315 |
Φ60 |
卡套螺纹 |
||||
|
WSSX-415 |
Φ100 |
|||||
|
WSSX-515 |
Φ150 |
|||||
|
WSSX-316 |
Φ60 |
卡套法兰 |
||||
|
WSSX-416 |
Φ100 |
|||||
|
WSSX-516 |
Φ150 |
|||||
万向型双金属温度计
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 |
安装固定装置 |
|
|
D |
L |
|||||
|
WSSX-480 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ100 |
75 100 150 200 300 400 500 750 1000 |
无固定装置 |
|
WSSX-580 |
Φ150 |
|||||
|
WSSX-481 |
Φ100 |
可动外螺纹 |
||||
|
WSSX-581 |
Φ150 |
|||||
|
WSSX-482 |
Φ100 |
可动内螺纹 |
||||
|
WSSX-582 |
Φ150 |
|||||
|
WSSX-483 |
Φ100 |
固定螺纹 |
||||
|
WSSX-583 |
Φ150 |
|||||
|
WSSX-484 |
Φ100 |
固定法兰 |
||||
|
WSSX-584 |
Φ150 |
|||||
|
WSSX-485 |
Φ100 |
卡套螺纹 |
||||
|
WSSX-585 |
Φ150 |
|||||
|
WSSX-486 |
Φ100 |
卡套法兰 |
||||
|
WSSX-586 |
Φ150 |
|||||
