双金属温度计安装注意事项

双金属温度计安装注意事项

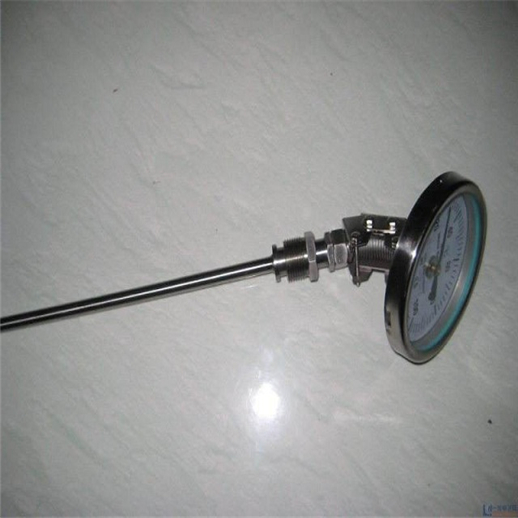

双金属温度计是一种适用于测量中低温的工业仪器。它可以用来直接测量和显示气体、液体和蒸汽的温度。通过电接点双金属温度计，当工业温度超过给定值时，可以自动发出控制信号切断电源或发出报警。

双金属温度计具有无汞损坏、易于阅读、防水、防腐、抗振动等优点。，广泛应用于十个电站。

双金属温度计的安装应有利于温度测量准确、安全、维护方便，不影响设备运行和生产操作。为满足上述要求，选择热敏电阻的安装位置和插入深度时应注意以下几点:

1.为了确保热阻测量端与待测介质之间有足够的热交换，应合理选择测量点的位置，以避免在阀门、弯管、管道和设备的死角附近安装热阻。

2.带保护套的热阻有传热和散热损失。为了减少测量误差，热电偶和热阻应具有足够的插入深度:

(1)热阻，用于测量管道中心的流体温度；通常，测量端应插入管道中心(垂直或倾斜)。如果待测流体的管道直径为200毫米，热阻的插入深度应为100毫米。

(2)对于高温、高压、高速流体(如主蒸汽温度)的温度测量，为了降低保护套对流体的阻力，防止保护套在流体作用下断裂，可采用保护管或热套式热阻和浅插式热阻保护套的浅插方法，保护套插入主蒸汽管道的深度不应小于75毫米；；热套筒式热电阻的标准插入深度为100毫米；；

(3)如果需要测量烟道内的烟气温度，即使烟道直径为4m，热阻插入深度仅为1m；

(4)当原尺寸插入深度超过1m时，应尽可能垂直安装，或增设支撑架和保护套。
